TXF - Software di analisi delle prestazioni di taglio

Pacchetto completo per la misurazione e l'analisi della risposta di frequenza di un sistema

Analizza le prestazioni di taglio di utensili, componenti, dispositivi di fissaggio, macchine utensili e strutture; genera mappe dei vincoli dei parametri di processo (PPCM/Diagrammi di stabilità); calcola i parametri modali; qualifica la dinamica della macchina.

  • Strumento di analisi di frequenza specializzato per la misurazione VELOCE della dinamica della macchina utensile
  • Previsioni delle prestazioni di taglio disponibili DIRETTAMENTE e IMMEDIATAMENTE
  • Mappe COMPLETE dei vincoli dei parametri di stabilità del processo
  • Combinazione della dinamica del pezzo e dell'utensile
  • Stima della finitura superficiale e della precisione dimensionale
TXF - Software di analisi delle prestazioni di taglio

Funzioni principali del tool TXF

  • Misurazione delle Funzioni di Risposta in Frequenza (basata sul test a impatto)
  • Previsioni delle prestazioni di taglio (UTENSILE E PEZZO IN LAVORAZIONE), tra cui chatter, risonanza, errore di posizione sulla superficie, spostamento dinamico della fresa
  • Mappe COMPLETE dei vincoli dei parametri di processo basate sull'analisi di stabilità
  • Stima dei parametri modali e analisi modale di base
  • Monitoraggio e qualificazione dinamica dello stato della macchina
  • Trend e correzione scostamenti dinamici
  • Confronto e selezione delle prestazioni di taglio
  • Moduli completi: Fresatura, Fresatura a tuffo, Fresatura elicoidale, Fresatura trocoidale, Fresatura con utensili piccoli, Fresatura di pareti sottili, Fresatura di palette, Alesatura, Tornitura

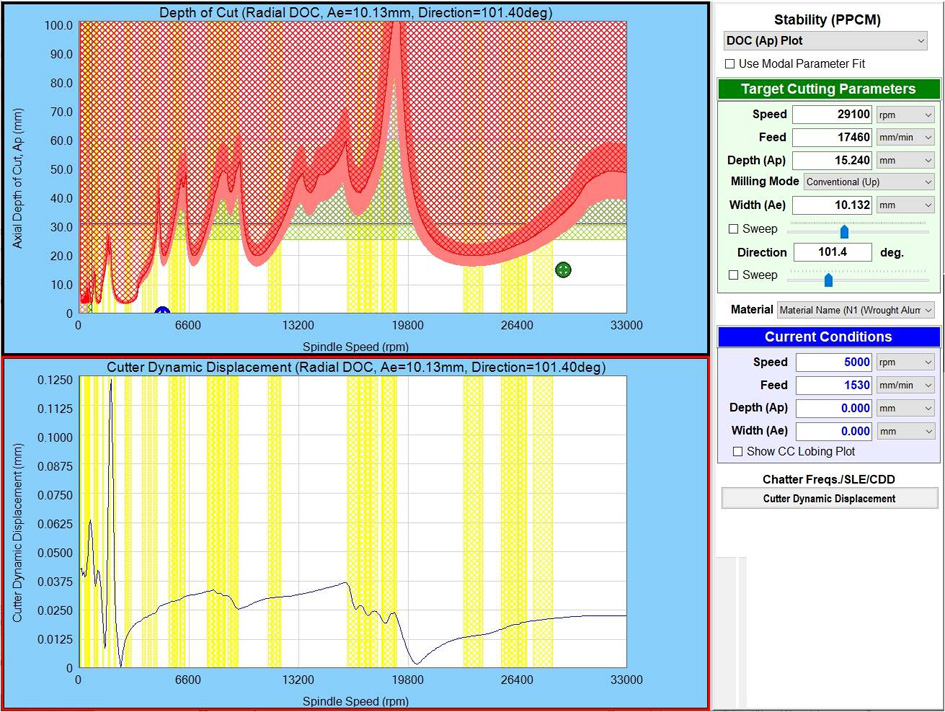

  • Grafici di stabilità: diagramma DOC, grafico sezione trasversale, diagramma MRR, diagramma Potenza, PPCM, etc.
  • Completamente conforme a ISO13399; Facile Importazione dei database aziendali

NOVITÀ!!!

Funzioni di calcolo ed esportazione del cruscotto delle prestazioni dell'assieme utensile

Componenti aggiuntivi:

  • Modulo RCSA – Previsioni delle prestazioni degli utensili a partire da una UNICA misurazione della macchina utensile* (*con SPA)

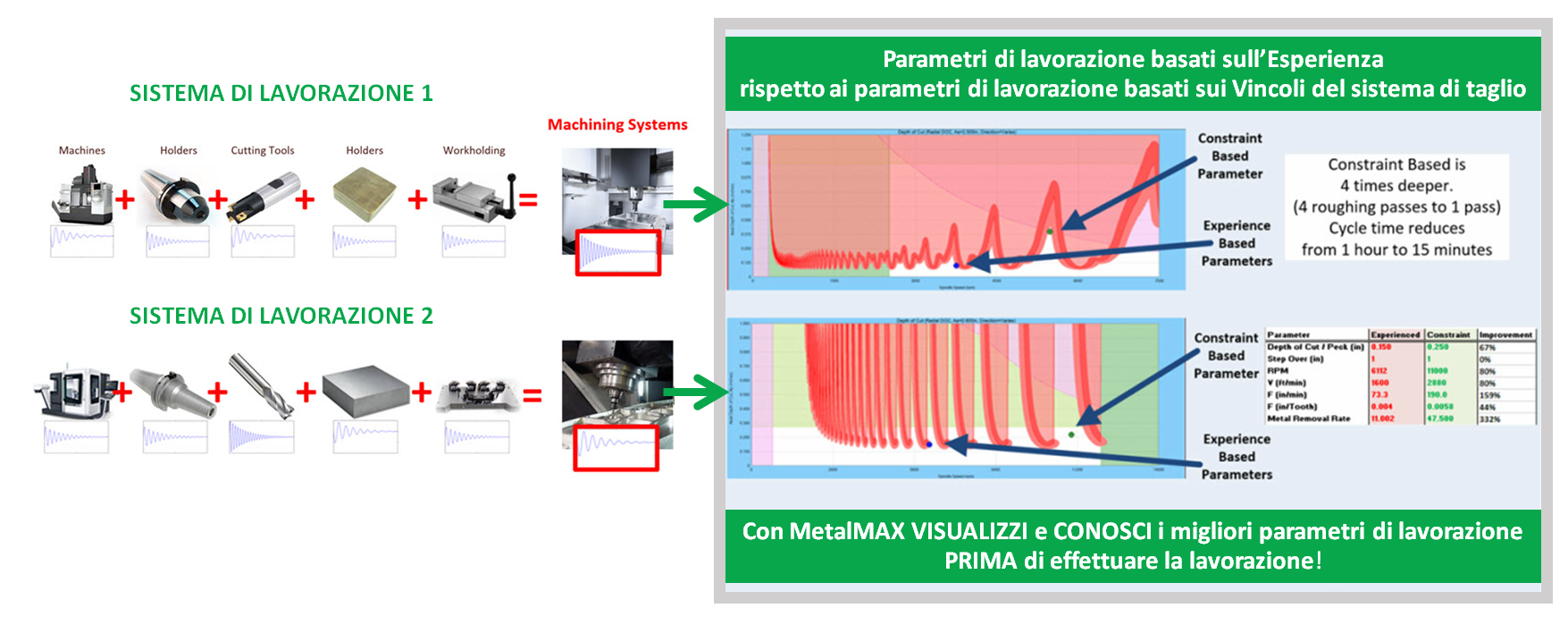

Esempio di base

TXF - Software di analisi delle prestazioni di taglio

La combinazione dei singoli componenti di lavorazione utilizzati per lavorare il pezzo forma un "Sistema di lavorazione". Ogni "Sistema di lavorazione" ha la sua "Risposta in frequenza" unica che descrive come vibrerà durante la lavorazione. Per esempio, questo è il motivo per cui lo stesso utensile in una macchina diversa non ha le stesse prestazioni.

Le mappe dei vincoli dei parametri di processo basate sull'analisi della stabilità consentono agli utenti di valutare immediatamente le prestazioni dei vari sistemi di lavorazione e di scegliere per ciascun "Sistema di lavorazione" la migliore velocità di taglio e le condizioni di taglio più performanti senza test per tentativi ed errori.

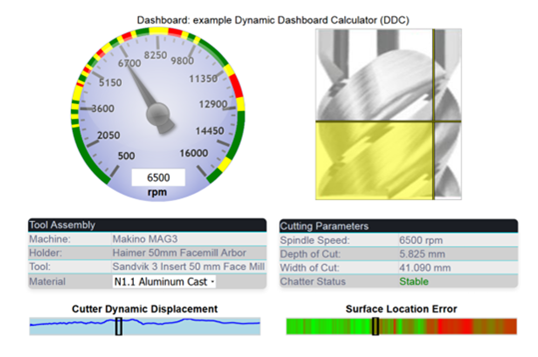

Cruscotti degli Utensili del tool TXF

  • Il Cruscotto permette di analizzare le prestazioni dell'assieme utensile in una forma molto semplice tramite un'interfaccia grafica interattiva e di facile utilizzo
  • Il Cruscotto permette di visualizzare velocemente la velocità stabile del sistema, le profondità massime di taglio e di avanzamento a seconda delle esigenze e degli obiettivi
  • È possibile valutare ulteriori informazioni sull'accuratezza dimensionale (SLE) e sulla finitura superficiale (CDD)
  • I risultati vengono ricalcolati automaticamente spostando i cursori per trovare le condizioni di lavorazione ottimali prima di eseguire un taglio
  • I file dei Cruscotti possono essere archiviati e organizzati in un database per i pianificatori di produzione ed i programmatori
  • L'utilizzo è estremamente veloce, semplice ed efficace, e non richiede alcuna conoscenza specifica delle analisi vibrazionali: richiedici di inviarti gratuitamente un esempio!
TXF - Software di analisi delle prestazioni di taglio

Nuove principali funzioni

Immediatamente dopo la misurazione, i risultati per ciascun gruppo utensile vengono presentati automaticamente in un'esclusiva "Dashboard" o "Cruscotto Utensile" interattivo (DCC - Dynamic Cutting Calculator)

Il Cruscotto Utensile può essere esportato in un file che può essere utilizzato per provare un numero illimitato di scenari di avanzamenti e profondità di taglio per trovare le condizioni di lavorazione ottimali prima di eseguire un taglio

ALFALYBRA è il Partner Europeo della Tecnologia MetalMAX
