Harmonizer - Analisi audio del processo di taglio

Strumento per l'analisi audio, il monitoraggio e l'ottimizzazione del processo di taglio

Monitora, analizza e traccia le vibrazioni dei parametri del processo di taglio tramite sensore acustico o accelerometrico; rileva e corregge le vibrazioni di chatter e risonanza. Disponibile per varie piattaforme portatili, basate su PC, oppure installazione fisse sull'NC di macchina.

Harmonizer seleziona la gamma di velocità del mandrino ottimale per il vostro processo. Utilizza il metodo brevettato di MLI per rilevare ed evitare le velocità del mandrino suscettibili alle vibrazioni di chatter in base alla selezione intelligente della velocità del mandrino.

  • Registrare la lavorazione: Harmonizer indica la presenza o l'assenza di vibrazioni nei dati registrati
  • Analizzare: quando vengono rilevate vibrazioni di chatter, Harmonizer seleziona automaticamente la velocità ottimale del mandrino per evitare le vibrazioni

Novità: Opzioni per il rilevamento e la correzione delle vibrazioni di risonanza

Harmonizer - Analisi audio del processo di taglio

Funzioni principali di Harmonizer

  • Rileva le vibrazioni dannose utilizzando in ingresso sensori acustici o accelerometrici, singoli o multipli.
  • Suggerisce velocità del mandrino alternative per eliminare le vibrazioni

Funzioni secondarie di Harmonizer

  • Monitoraggio del taglio dell'utensile
  • Monitoraggio e streaming della macchina utensile – Streaming dei dati
  • Diversi approcci per i selettori di velocità e il filtraggio
  • SSV (Spindle Speed Variation - Variazione Velocità Mandrino)
  • Sovrapposizione dei risultati della lavorazione ai diagrammi di stabilità

Componenti aggiuntivi:

  • Modulo Resonator – Rilevamento della risonanza e correzione della velocità per le vibrazioni di risonanza (utile per migliorare la finitura superficiale e migliorare la precisione della lavorazione)
  • Disponibile per più piattaforme: basato su PC o fisso sull'NC della macchina utensile

Esempio di base

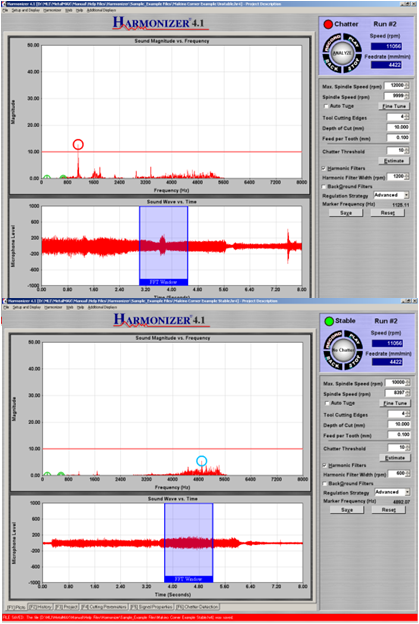

Il software può misurare il segnale sonoro utilizzando un microfono e quindi consigliare una nuova velocità del mandrino che permette di passare da condizioni di taglio instabili a condizioni di taglio stabili.

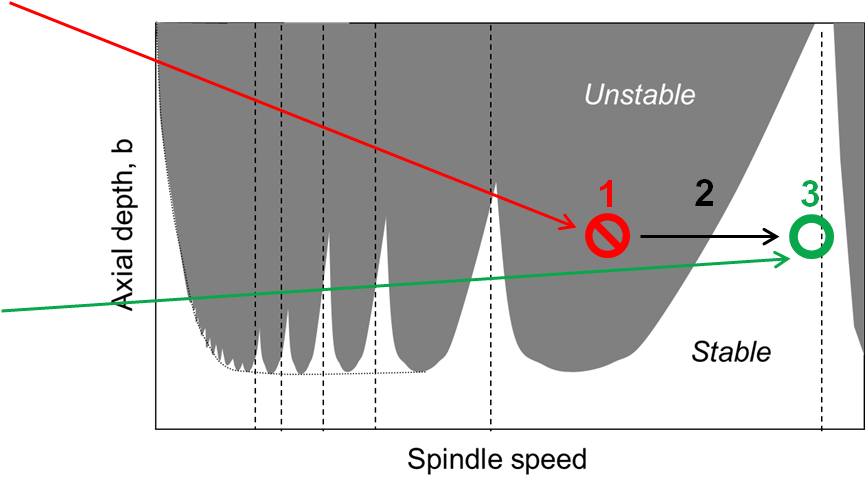

  1. Viene eseguito il taglio instabile. La frequenza delle vibrazioni viene registrata.
  2. Pulsante Analizza: Harmonizer seleziona automaticamente una nuova velocità del mandrino.
  3. La velocità del mandrino è regolata e si ottiene un taglio stabile.

È necessario effettuare il taglio e rilevare un segnale di vibrazione instabile. La misurazione FRF (modulo TXF) può determinare il diagramma di stabilità senza eseguire la lavorazione.

Harmonizer - Analisi audio del processo di taglio
